2MW သဘာဝဓာတ်ငွေ့အင်ဂျင် Generator ဓာတ်အားပေးစက်ရုံ

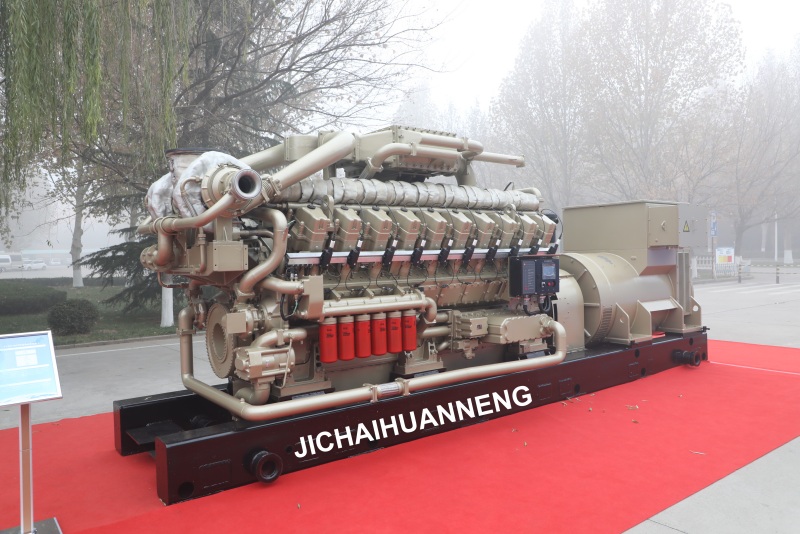

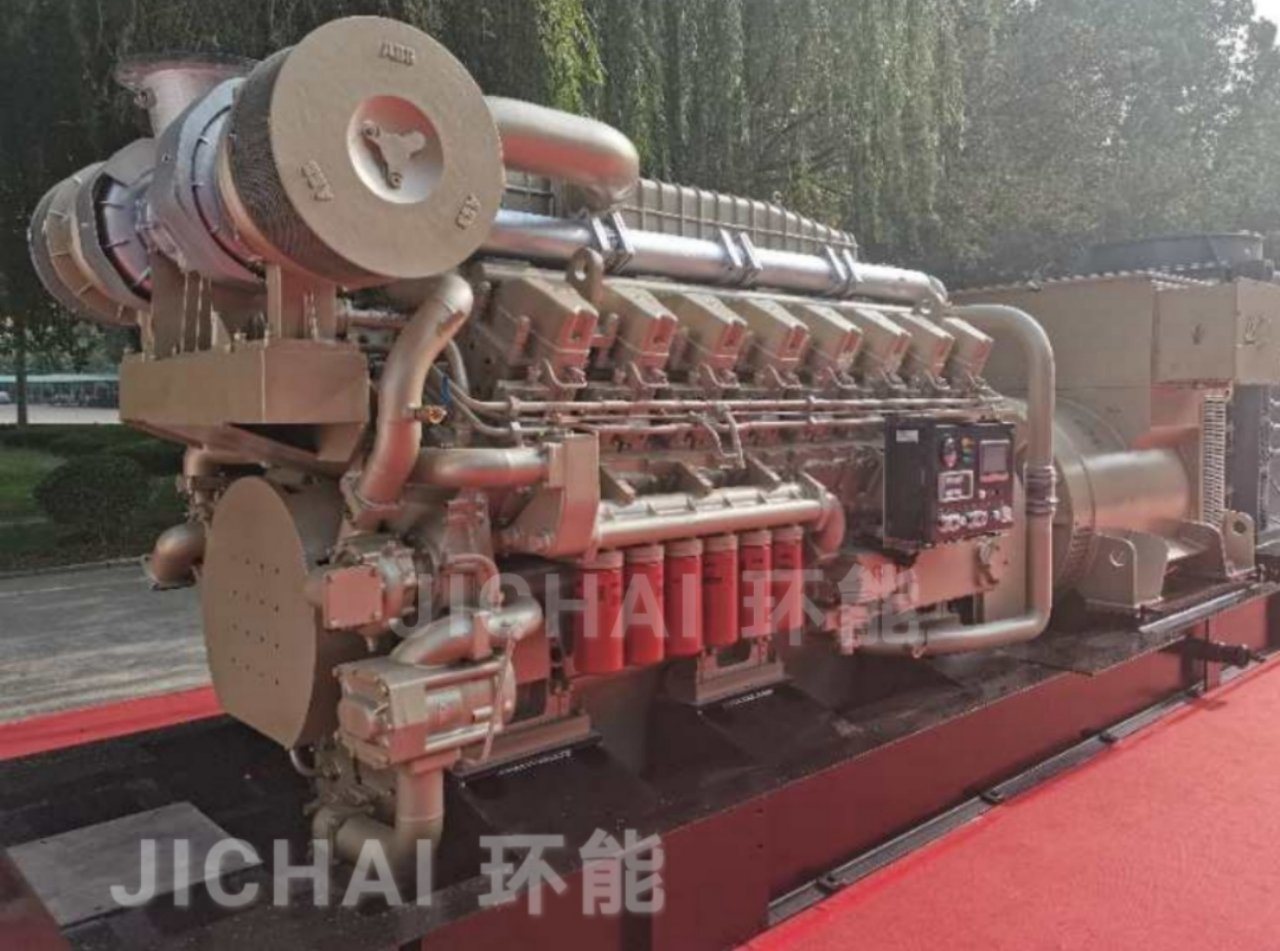

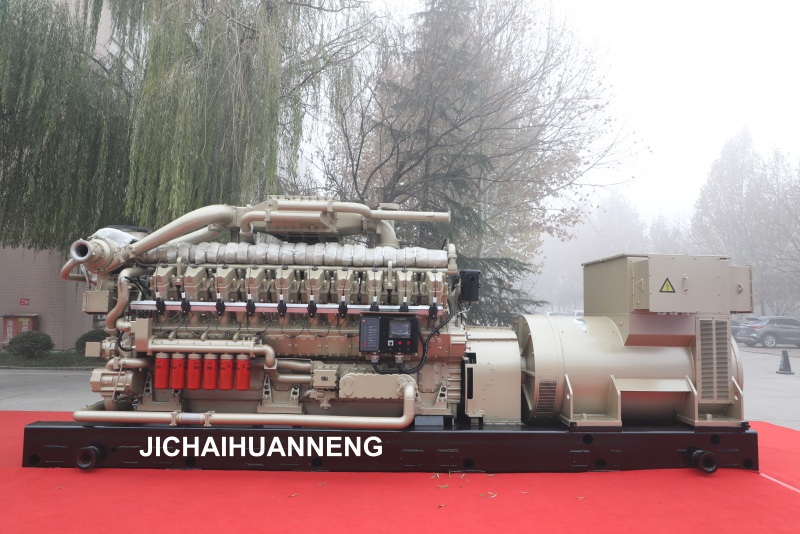

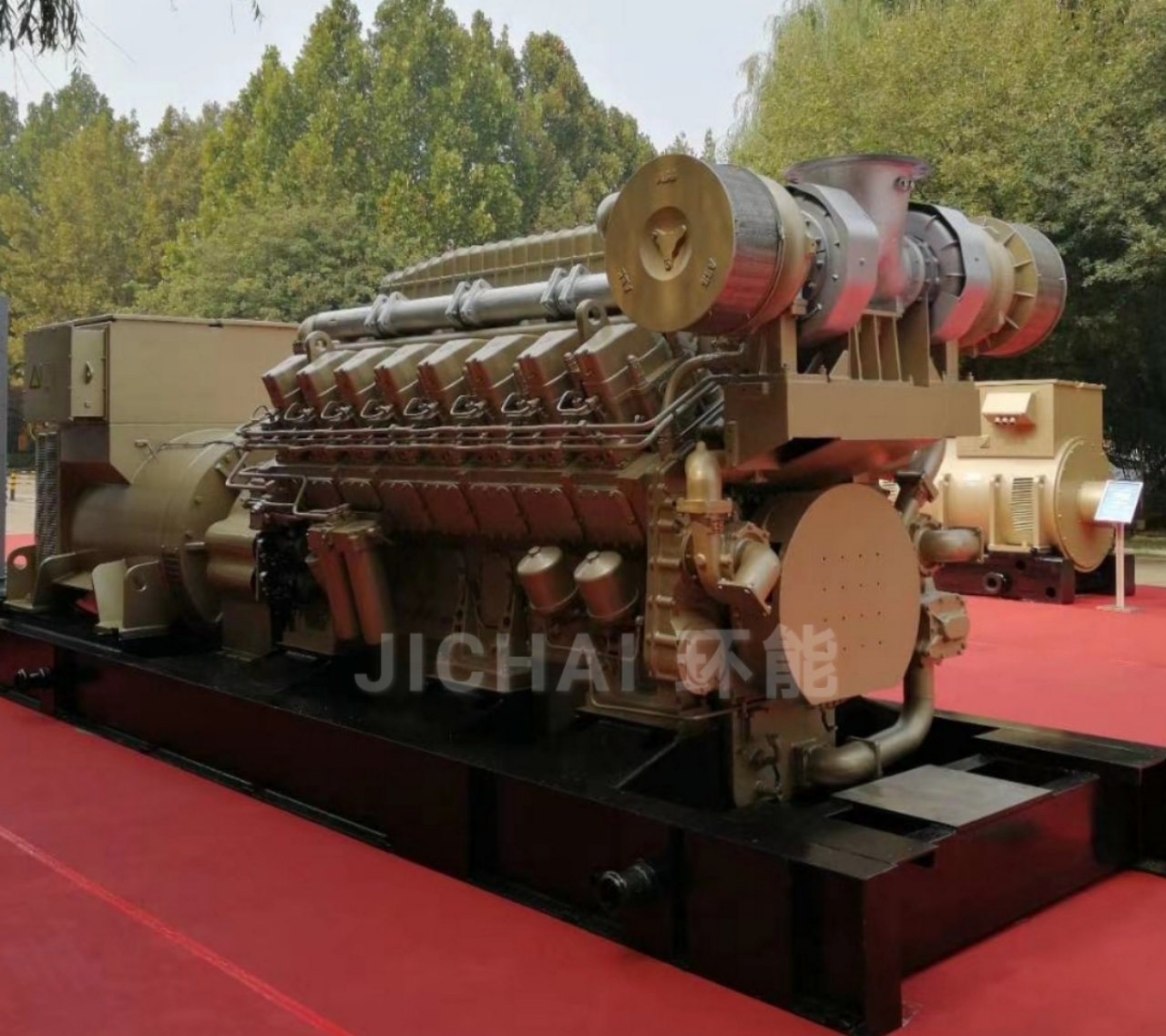

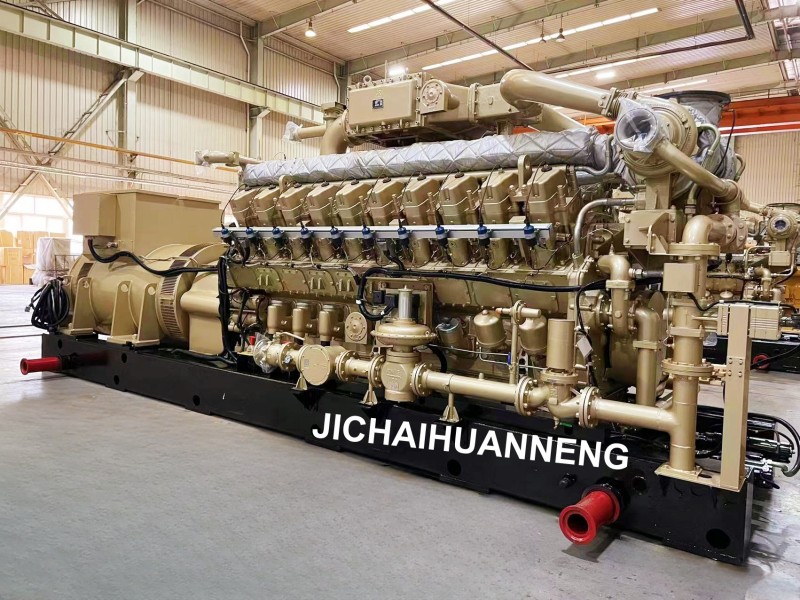

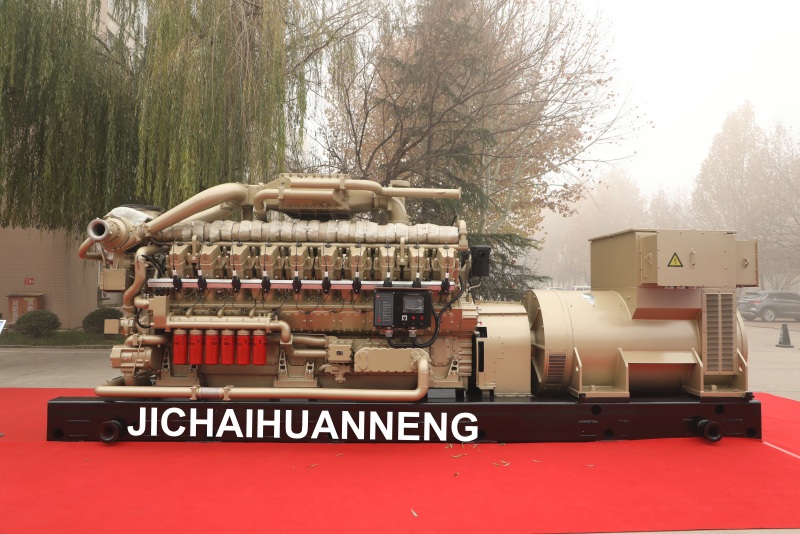

2000GF10-T(2000kW) သဘာဝဓာတ်ငွေ့ထုတ်လုပ်သည့်အစုံကို ကျွန်ုပ်တို့ကုမ္ပဏီမှထုတ်လုပ်သော မော်ဒယ် L20V190ZLT-1 ဓာတ်ငွေ့အင်ဂျင်ဖြင့် မောင်းနှင်ထားပါသည်။ National Standard "GB2820 General Specification for Industrial Frequency Diesel Generating Sets(eqv ISO 8528)" နှင့် "IEC34-I" rotary generator စံနှုန်းကို ကိုးကား၍ sets များကို ပြည်တွင်းရောပြည်ပရော ကိုယ်တိုင်ပြုလုပ်ထားသော အရည်အသွေးမြင့် alternator ဖြင့် တပ်ဆင်ထားပါသည်။ ဖောက်သည်များ၏လိုအပ်ချက်အရထိန်းချုပ်မှု panel ကို။ အင်ဂျင်ဒီဇိုင်း
ဤသဘာဝဓာတ်ငွေ့ ဂျင်နရေတာသည် ဉာဏ်ရည်မြင့်မားသော၊ အပူသုံးစွဲမှုနည်းသော၊ ယုံကြည်စိတ်ချရမှု၊ ဓာတ်ငွေ့ထုတ်လွှတ်မှုနည်းသော၊ တာရှည် 20V ဓာတ်ငွေ့အင်ဂျင်အမျိုးအစားတစ်ခုဖြစ်သည့် -L20V190ZLT-1 အင်ဂျင်ကို လက်ခံပါသည်။ L20V190ZLT-1 လျှပ်စစ်ထိန်းချုပ်မှုနှင့် ပြင်ပရောနှောအင်ဂျင်သည် အမြန်နှုန်း 1000r/min၊ တစ်ယူနစ်ပါဝါ 2200kW ပိုင်ဆိုင်သည်။
L20V190ZLT-1 သဘာဝဓာတ်ငွေ့အင်ဂျင်ကို အမေရိကန် WOODWARD ကုမ္ပဏီမှ အဆင့်မြင့် အုပ်ချုပ်ရေးမှူးအဖြစ် လက်ခံထားသည်။ ၎င်းသည် တာဘိုချာဂျာမတိုင်မီ လေနှင့် လောင်စာတို့ကို ရောစပ်ထားသည့် အင်ဂျင်ဖြစ်သည်။ ဓာတ်ငွေ့အင်ဂျင်၏ ပါဝါစွမ်းဆောင်ရည်၊ လောင်စာဆီချွေတာမှုနှင့် ယုံကြည်စိတ်ချရမှုသည် ကမ္ဘာ့အဆင့်မြင့် အပြင်ဘက်ရောစပ်မုဒ်၊ အီလက်ထရွန်နစ်ထိန်းချုပ်မှုနည်းပညာနှင့် ပေါ့ပါးသော လောင်ကျွမ်းမှုဗျူဟာတို့ကို အသုံးပြုခြင်းဖြင့် ကမ္ဘာ့အဆင့်မြင့်အဆင့်သို့ ရောက်ရှိသွားပါသည်။
ဤ genset တွင် တိကျသောဗို့အားထိန်းညှိခြင်း၊ ကောင်းသောပြောင်းလဲနေသောစွမ်းဆောင်ရည်၊ ဗို့အားနည်းသောလှိုင်းပုံသဏ္ဍာန်ပုံပျက်ခြင်း၊ ထိရောက်မှုမြင့်မားခြင်း၊ ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ ထိန်းသိမ်းရလွယ်ကူခြင်း၊ မြန်နှုန်းနိမ့်၊ ယုံကြည်စိတ်ချရပြီး ကြာကြာ life

လည်ပတ်မှုနှင့် ကုန်ကျစရိတ်-ထိရောက်မှုရှိသည်။ ကြီးမားသော ပါဝါပြောင်းပြန်ဖြင့်၊ 2000kW သဘာဝဓာတ်ငွေ့ ဂျင်နရေတာနှင့် တပ်ဆင်ထားသော စက်များကို စုစည်းရန်အတွက် အင်ဂျင်ကို အသုံးပြုနိုင်သည်။ ၎င်းသည် 40.4% မျိုးဆက်ထိရောက်မှု၊ ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်နည်းပါးပြီး တစ်နှစ်လျှင် နာရီပေါင်း 8000 ကို ပိုင်ဆိုင်သည်။

ဓာတ်ငွေ့မီးစက်၏အဓိကသတ်မှတ်ချက်

ဓာတ်ငွေ့အင်ဂျင်၏အဓိကသတ်မှတ်ချက်

ထိန်းချုပ်မှုစနစ်၏လက္ခဏာများ

1.American WOODWARD E6 ထိန်းချုပ်မှုစနစ်
E6 ထိန်းချုပ်မှုစနစ်တွင် LECM ထိန်းချုပ်ကိရိယာ၊ TecJet အဆို့ရှင်၊ ProAct အဆို့ရှင်၊ အောက်ဆီဂျင်အာရုံခံကိရိယာနှင့် အခြားသော ဟာ့ဒ်ဝဲနှင့် ဆော့ဖ်ဝဲများ ပါဝင်ပါသည်။အာရုံခံကိရိယာများ. ဆော့ဖ်ဝဲသည် ဒေတာဝိုင်ယာကြိုးဖြင့် ဟာ့ဒ်ဝဲနှင့် ချိတ်ဆက်ထားသော ကွန်ပျူတာတွင် ထည့်သွင်းထားသည့် ပရိုဂရမ်တစ်ခုဖြစ်သည်။ အော်ပရေတာသည် ကွန်ပျူတာကိုလည်ပတ်ပြီး ဟာ့ဒ်ဝဲသို့ ညွှန်ကြားချက်များပေးပို့ခြင်းဖြင့် ဟာ့ဒ်ဝဲ၏လုပ်ဆောင်ချက်ကို ထိန်းချုပ်သည်။
2. E6 ထိန်းချုပ်မှုစနစ်၏ အားသာချက်များ-
E6 ထိန်းချုပ်မှုစနစ်သည် ပြီးပြည့်စုံသော တူညီမှုရှိသည်။ယခင်ထိန်းချုပ်မှုစနစ်များတွင် လေ-လောင်စာဆီအချိုးထိန်းချုပ်မှုစနစ်၊ အရှိန်ထိန်းစနစ်၊ ကိရိယာစောင့်ကြည့်စနစ်၊ စက်နှိုးသည့်စနစ်နှင့် ခေါက်ထိန်းချုပ်မှုစနစ်တို့ ပါဝင်သည်။ အမျိုးအစားများစွာရှိပြီး တူညီမှု အားနည်းသည်။ E6 ထိန်းချုပ်မှုစနစ်သည် အမျိုးမျိုးသောလုပ်ဆောင်ချက်များကို သိရှိနိုင်ရန် သီးခြားလွတ်လပ်သော ထိန်းချုပ်မှု module များကို ပေါင်းစပ်ထားသည်။
3.LECM controller သည် Modularization နှင့် integration ပေါင်းစပ်ထားသော ဒီဇိုင်းနည်းလမ်းကို လက်ခံကျင့်သုံးသည့် E6 ထိန်းချုပ်မှုစနစ်ရှိ ထိန်းချုပ်ယူနစ်ဖြစ်သည်။
4.Modularization- LECM ထိန်းချုပ်ကိရိယာတွင် မော်ဂျူးသုံးခုပါဝင်သည်- ပင်မထိန်းချုပ်မှုမော်ဂျူး၊ EID မော်ဂျူးနှင့် အရန်မော်ဂျူး။ module တစ်ခုစီတွင် ၎င်း၏ကိုယ်ပိုင် CPU နှင့် memory ရှိသည်။
5.Integration- LECM controller ကို module သုံးခုကြားတွင် နှစ်ခု သို့မဟုတ် သုံးခုပေါင်းစည်းခြင်းဖြင့် အသုံးပြုနိုင်သည်။ ပေါင်းစည်းပြီးနောက်၊ မော်ဂျူးတစ်ခုစီသည် အမြန်နှုန်းနှင့် အဆင့်ကဲ့သို့သော အာရုံခံကိရိယာများကို မျှဝေနိုင်ပြီး ဒေတာကို internal bus အပြန်အလှန်ချိတ်ဆက်မှုမှတစ်ဆင့် မျှဝေနိုင်သည်။
Control panel ၏လက္ခဏာများ
ဒေသတွင်းထိန်းချုပ်မှု panel ကို
ဒေသတွင်း ထိန်းချုပ်မှု panel ၏ အဓိက လုပ်ဆောင်ချက်များ- ဒေသတွင်း ထိန်းချုပ်မှု မျက်နှာပြင်၏ အဓိက ဖွဲ့စည်းမှုတွင်- 15 လက်မ ထိတွေ့မျက်နှာပြင် (HMI)၊ ခလုတ်၊ ခလုတ်၊ အချက်ပြမီး၊ မီးစက် စီမံခန့်ခွဲမှု မော်ဂျူး၊ ကွန်ရက် ခလုတ်၊ စသည်တို့ ပါဝင်သည်။
HMI သည် E6 ထိန်းချုပ်မှုစနစ်၊ စောင့်ကြည့်ရေးကိရိယာ၊ ယူနစ်စီမံခန့်ခွဲမှု module နှင့် generator excitation system တို့၏ ကန့်သတ်ချက်များကို စုဆောင်းပြသရန် အဓိက တာဝန်ရှိပါသည်။ ယူနစ်စတင်ခြင်း၊ ပိတ်ခြင်း၊ တင်ခြင်းနှင့် ဖြုတ်ခြင်းတို့ကို HMI မှ ထိန်းချုပ်နိုင်သည်။ Alternator management module သည် synchronization ကိုအလိုအလျောက်စစ်ဆေးနိုင်ပြီး၊ grid-connected control ၏လိုအပ်ချက်များနှင့်ကိုက်ညီပြီး unit ၏လုပ်ဆောင်ချက်ကို dynamically display လုပ်နိုင်သည်၊ unit ၏အမျိုးမျိုးသောလျှပ်စစ်ကန့်သတ်ဘောင်များကိုတိုင်းတာခြင်း၊ လုပ်ဆောင်ချက်ကန့်သတ်ချက်များမေးမြန်းချက်၊ နှိုးစက်အချက်အလက်များမေးမြန်းမှု၊ သမိုင်းဆိုင်ရာ generator set ၏ ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေရန် data query နှင့် အခြားသော လုပ်ဆောင်ချက်များ။
စက်တွင်း ထိန်းချုပ်အကန့်တွင် တင်သွင်းထားသော (COMAP၊ Heinz သို့မဟုတ် Denver) အလိုအလျောက် အပြိုင် /grid module နှင့် paralleling/grid selective ခလုတ်တို့ တပ်ဆင်ထားပြီး သုံးစွဲသူများအတွက် ပါဝါထောက်ပံ့မှုကို လိုက်လျောညီထွေဖြစ်အောင် ချိန်ညှိရန် လွယ်ကူသည်။ အပြိုင်လုပ်ဆောင်မှုကို ရွေးချယ်ပါက၊ အတွဲငါးခုသည် အလိုအလျောက် အပြိုင်နှင့် အလိုအလျောက် ဝန်မျှဝေမှုကို သဘောပေါက်နိုင်မည်ဖြစ်သည်။ အပြိုင်လုပ်ဆောင်ချက်ကို ရွေးချယ်ပါက၊ ယူနစ်တစ်ခုတည်း၏ အလိုအလျောက်အပြိုင်နှင့် စနစ်ပါဝါချိန်ညှိခြင်းတို့ကို သိရှိနိုင်သည်။ အလိုအလျောက် မော်ဂျူးတွင် တရုတ် လုပ်ဆောင်ချက် အင်တာဖေ့စ် ပါရှိသည့် LED မျက်နှာပြင် တပ်ဆင်ထားသည်။ ဂျင်နရေတာ၏ ဘေးကင်းမှုနှင့် ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေရန်အတွက် စနစ်တစ်ခုလုံး၏ လည်ပတ်နေသည့် အခြေအနေကို တိုင်းတာခြင်းနှင့် အကာအကွယ်ပေးသည့် လုပ်ဆောင်ချက်များဖြင့် အချိန်နှင့်တပြေးညီ ပြသနိုင်မည်ဖြစ်သည်။ မော်ဂျူးတွင် တယ်လီဖုန်းဆက်သွယ်ရေး အင်တာဖေ့စ်ရှိသည်။
genset ၏ လှည့်ပတ်သည့်အမြန်နှုန်းနှင့် ဗို့အားအား အီလက်ထရွန်းနစ်အမြန်နှုန်းထိန်းချုပ်မှုစနစ်နှင့် လှုံ့ဆော်မှုစနစ်ဖြင့် အလိုအလျောက်ချိန်ညှိနိုင်ပြီး RPM potentiometers နှင့် ဗို့အားခလုတ်များကိုလည်း ချိန်ညှိနိုင်သည်။ control panel တွင် control panel သို့ပါဝါပံ့ပိုးပေးသောဘက်ထရီအားအားသွင်းရန်အတွက် Float Charging ကိရိယာတစ်ခုတပ်ဆင်ထားသည်၊ ၎င်းသည်ထိန်းချုပ်မှုဘောင်သို့ပါဝါပေးဆောင်သောဘက်ထရီကိုအားသွင်းရန်သတ်မှတ်ထားသောစက်၏ကိုယ်ပိုင်မျိုးဆက်ကိုအသုံးပြုနိုင်သည်။
control panel သည် အောက်ပါ parameters များကို စောင့်ကြည့်နိုင်သည်-

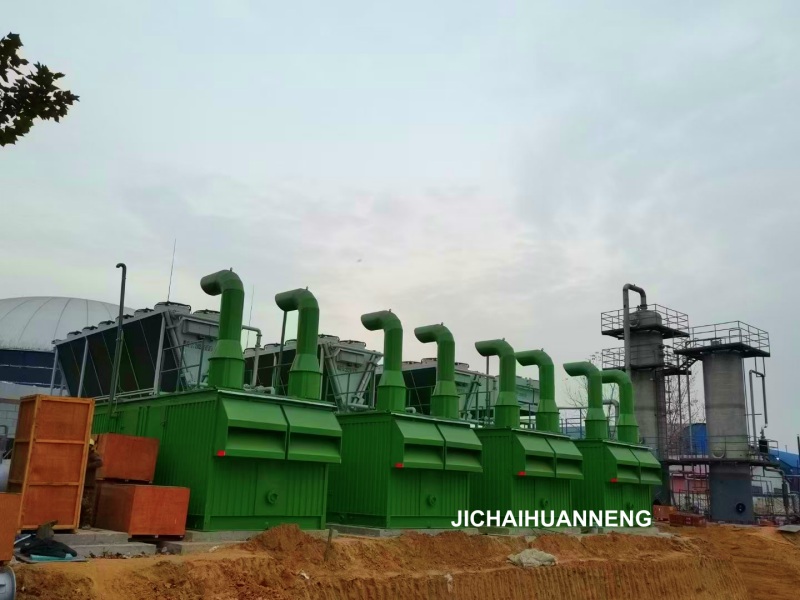

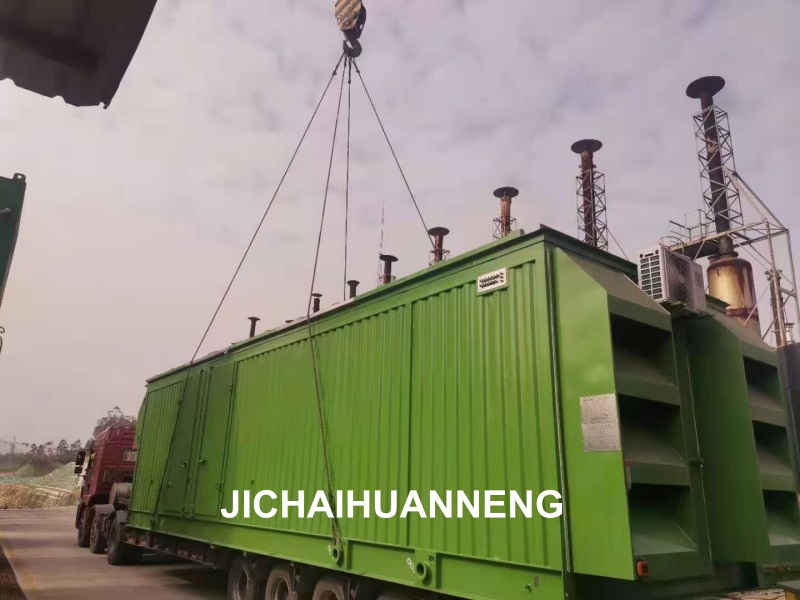

စီမံကိန်းကိစ္စများ

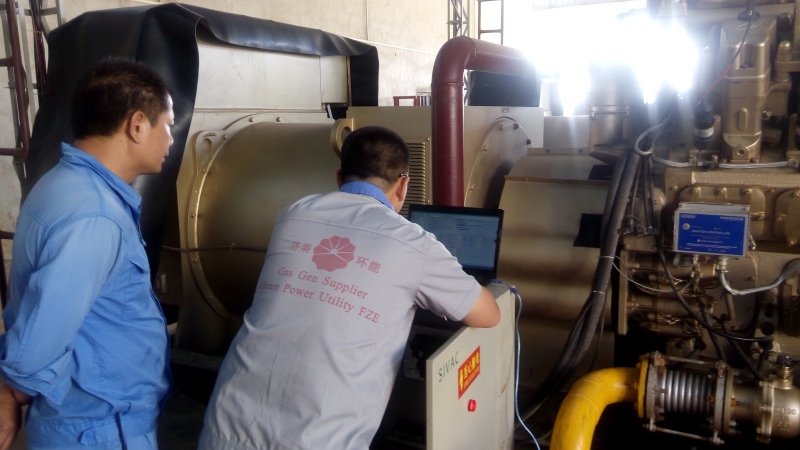

ရောင်းပြီးရင်
